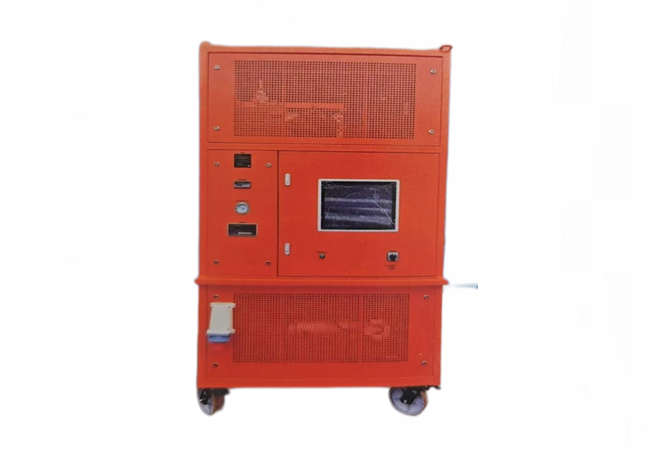

JZ1016 SF/N,混合氣體回收分離裝置是一款用于SF。/N,絕緣混合氣體快速回收、分離的裝置。本裝置由真空泵、壓縮機、真空壓縮機、貯存容器、過濾系統、干燥凈化系以及各類閥門、儀表等組成。本裝置采用超低溫高壓固化分離法原理進行提純分離。同時在運行過程中，裝置所設置的過濾系統和干燥凈化系統對回收來的SF。氣體進行過濾和干燥凈化處理。本裝置具有回收、充氣、提純、管路抽真空、貯存和氣體干燥凈化等多種功能，同時還具備有充灌鋼瓶的能力。
功能特點

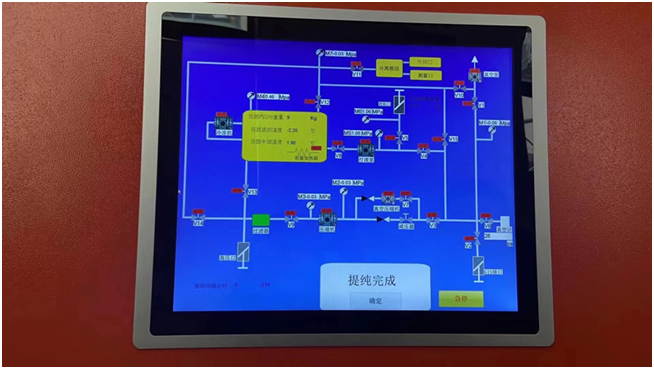

裝置回收效率高和提純后的氣體純度高。
配有再生的干燥過濾器。

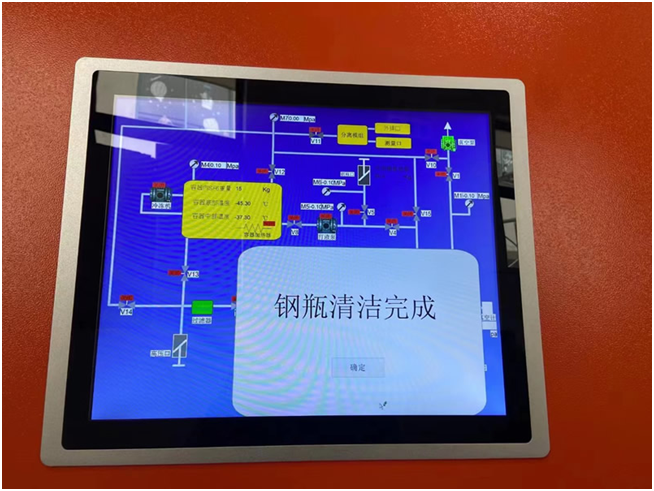

處理好的SF氣體壓入鋼瓶，鋼瓶滿后，系統自動提示更換鋼瓶。
設備采用一體化設計，一鍵啟動，操作極為簡單，處理后的氣體達到新氣標準，無需外接任何提純裝置。
技術指標
|
技術參數參數名稱 |
- 參數值 |
|
|
工作環境溫度 |
20℃~40°℃ |
|
|
回收 |
初壓力(MPa) |
0.8 |
|
終壓力(KPa) |
<1 |
|
|
1m容積所需時間(h/m) |
≤0.4 |
|
|
抽真空從0.1MPa至133P2需時間(h/㎡) |
≤0.25 |
|
|
極限真空(Pa) |
<10 |
|
|
真空保持從133Pa經24小時上升值(Pa) |
≤400 |
|
|
年泄漏率 |
≤1% |
|
|
處理后SF。氣體 |
純度 |
≥99% |
|
水分(PPM/V) |
≤60 |
|
|
油分（PPM/G) |
無 |
|
|
貯存容器 |
貯存方式 |
液態 |
|
壓力(MPa) |
5 |
|
|
容積(L) |
100 |
|
|
貯液量 |
100 |
|
|
固化方式 |
超低溫高壓固化 |
|
|
干燥過濾器再生方式 |
真空加熱活化再生 |
|
|
電源 |
三相四線制3Φ 380V |
|
|
總功率(kW) |
≤35 |
|
|
噪聲dB(A) |
<75 |
|
|
設備自重11 |
≤2500 |
|
